Plan de montage d’un câble VIVO

Par Small-Player

De nombreux constructeurs proposent du matériel en version OEM (pour Original Equipment Manufacturer) avec un package des plus limité. Ainsi, certaines cartes graphiques en version OEM ne sont pas fournies avec le câble VIVO pour raison budgétaire. Il est également difficile de se le procurer chez un revendeur ou même chez le fabricant. Voici donc le plan nécessaire à son montage. A vos fers à souder !

Fabriquez votre adaptateur VIVO vers RCA et S-Video

Le VIVO (Video In video Out) est géré via un microprocesseur philips qui se charge de la réception de l’image afin de la décrypter et de la renvoyer via la carte graphique. Le câble VIVO sert uniquement d’interface à des fiches plus universelles ou plus utilisée par le grand public que le din 9 broches.

Le câble doit être de 75 Ohms pour une meilleure qualité d’image sur une grande longueur.

Avant effectuer le montage, vous avez besoin du plan ci-dessous, de la gaine thermorétractable pour l’isolation des fils, les fiches décrites (Din+RCA), un fer à souder et de l’étain, le fil 9 brins + blindage le tout à 75 Ohms, une pince coupante et de la patience.

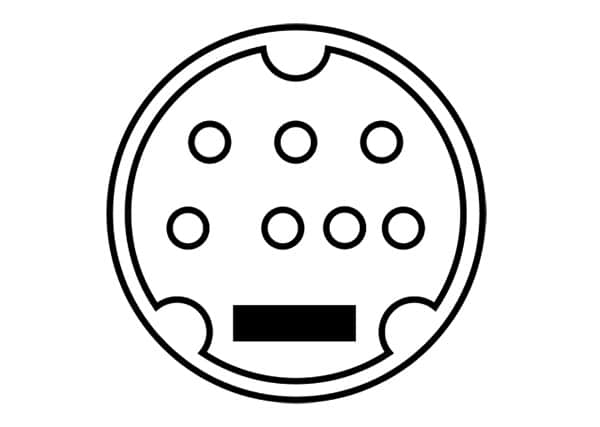

Plan pour adaptateur VIVO -> RCA et S-Video

Note : le câble à été testé sur les cartes graphiques GeForce4 équipée VIVO de marque ASUS, Pixelvisoin, Lite-on tech. Cela reste à vérifier pour les autres marques ou modèles.



AVERTISSEMENT : les manipulations décrites dans cette page peuvent être dangereuses pour votre matériel et logiciels ! Zebulon.fr ne peut être tenu pour responsable des éventuels dommages survenus suite à l’utilisation de ces manipulations.

5 Commentaires
0

Vous aimerez aussi

5
Poster un Commentaire

avatar
5 Fils de commentaires
0 Réponses de fil
0 Abonnés

Commentaire avec le plus de réactions
Le plus populaire des commentaires
0 Auteurs du commentaire
scotjhmonjnouxThieumdespmiragesZek Auteurs de commentaires récents
  S’abonner
plus récent plus ancien Le plus populaire
Notifier de
Zek
Invité
Zek

quelqu un aurais le plan de montage de l interface vivo en db15 des cartes Elsa ?

mirages
Invité
mirages

Tout d'abord merci d'aider les pauvres gars qui n'ont pas eu le cordon livré avec la carte … (j'en fais partie)
Sur ma LEADTEK TI4200 MYVIVO, j'ai trouvé après essai ça :

– masse : 3

– vidéo out : 9

– vidéo in : 2 mais mauvaise qualité image

par contre en S-vidéo : ça va pas du tout !!!???…

Je suis preneur de suggestions.

Thieumdesp
Invité
Thieumdesp

Je confirme la composite out pour les cartes nVidia Geforce 4 TI4200 de chez JATON.

monjnoux
Invité
monjnoux

merci pour cette mine d'or!
mais…où se dégoter la MINI-DIN MALE 9PINs…sur le net(en Europe si possible!)

j'espère que quelqu'un pourra me répondre!

scotjh
Invité
scotjh

ici on trouve des mini din 9 broches http://www.radiospares.fr/
Je vais tenter les soudures

Merci pour ces precieux renseignements
