Partage de connexion ADSL : seconde partie
Le HUB entre les deux :
Il s’agit maintenant d’installer le HUB :
– Débranchez le câble du PC et branchez-le sur le port croisé du HUB (en rouge sur le schéma). Le port croisé du HUB est le port qui a un dessin spécial à coté.
– Attendre quelques instants et regarder si la lumière du HUB correspondant au port s’allume. Si le port ne s’allume pas, mettez sur un port normal du HUB
– Vérifier que le port croisé n’a pas un petit bouton poussoir pour changer son état entre droit et croisé
– Prendre un cable Ethernet droit (en jaune sur le schéma). Branchez-le sur le PC Maître d’un coté et sur le HUB de l’autre. Attendre quelques instants et vérifier que la lumière du HUB correspondant au port s’allume.
Essayez de nouveau votre connexion Internet via Netissimo. Elle doit marcher!
Installation physique des PC clients :
C’est extrêmement simple :
– Prendre un cable Ethernet droit (en vert sur le schéma). Branchez-le sur le PC Client d’un coté et sur le HUB de l’autre. Attendre quelques instants et vérifier que la lumière du HUB correspondant au port s’allume.
– Recommencer l’opération pour chaque PC Client.
Adressage IP :
Ceux qui sont en PPTP (Modem Alcatel) savent que leur PC Maître ont l’adresse IP 10.0.0.10 avec un masque de sous-réseau 255.0.0.0. Le modem Alcatel lui, al’adresse 10.0.0.138 avec un masque de sous-réseau 255.0.0.0 (il vaut mieux qu’ils aient le même masque pour s’éviter des problèmes de connexion).
Ceux qui sont en PPPoE (Modem ECI) n’ont pas d’adresse IP particulière. Mettre l’adresse IP 10.0.0.10 avec un masque de sous-réseau 255.0.0.0 n’est pas une mauvaise idée (Pour les techniciens, elle suit le RFC1918. Pour les autres, inutile de chercher à savoir à quoi ça sert).
Configurez vos PC pour avoir l’adressage IP correspondant au schéma. Vous avez le droit de prendre autre chose pour ceux qui sont en PPPoE mais ça sera à vous de faire la gymnastique intellectuelle plus loin dans ces pages.
De N’importe quel PC, vous devez maintenant pouvoir pinguer tous les autres PCs.
L’accès Internet sur le PC Maître marche toujours.
Installation du NAT – Quel logiciel NAT choisir ?
Il y a beaucoup moins de logiciel de NAT pour Win9x que de proxies. Le plus connu est certainement Winroute (http://www.winroute.com). Malheureusement, le produit est payant. Téléchargez une version d’essai limitée à 30 jours. Téléchargez directement WinRoute Lite ici (450k).
Installation :

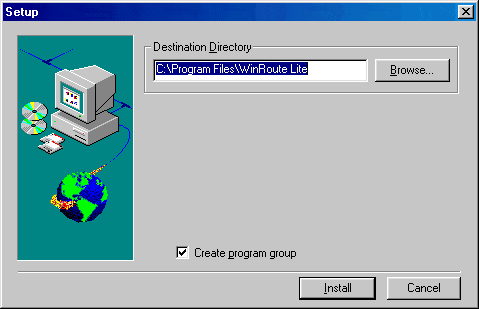

Installation WinRoute
Cliquer sur Install et sur Ok.
La machine reboot..
Configuration de WinRouteLite :
Remarquez la nouvelle icône mauve et blanche dans votre tray-bar (la petite fenêtre en bas à droite de votre écran).
Double-cliquez dessus.
Vérifier que Engine Status est « Running »
Cliquer sur Dial

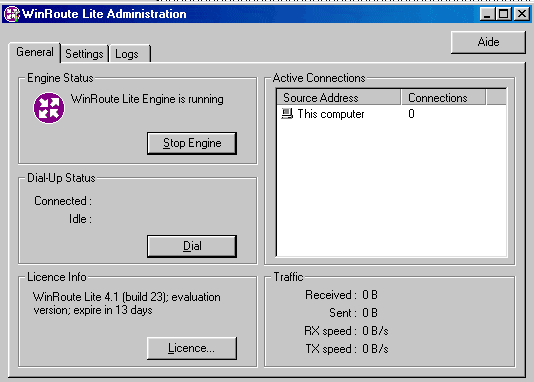

Administration WinRoute
Configuration des PC Clients :
Dans la configuration TCP/IP, donner les paramètres suivants:
Passerelle par défaut : 10.0.0.10
Serveur DNS : Ceux de vos ISP
Si vous ne connaissez pas les serveurs DNS de votre ISP:
– Allez sur le PC Maître.
– Lancer la connexion Netissimo.
– Lancer c:\windows\winipcfg.exe
– Cliquer sur Plus d’info
– Recopier les valeurs du champ Serveur DNS
L’exemple qui est donné ici est valable pour tout activité liée à Internet. Cependant, certains logiciels (Napster ou certains jeux par exemple) nécessitent que vous configuriez plus avant WinRoute.
Excellent!!
Je n’ai pas tout lu (je suis un flémard) mais j’avoue que cette doc a l’air trés précise est claire!!
Dés que j’achéte mas 2éme config je pense que je vait revenir faire un tour sur cette article pour le mettre en place! 😉
Merci beaucoup! 😀
Serait il possible d’ajouter un paragraphe à cet article qui explique comment procéder avec un kit modem ADSL USB?
Merci
AJOUT DE LA PARTIE USB – MODEM
==============================
[Note de l’auteur ;)]
Voilà, il apparait que pas mal de personnes m’ont demandées comment faire avec un modem USB… Ben c’est en gros la même chose !
– Si vous avez deux PC, le matos nécessaire est 2 cartes (une pour chaque PC), un cable RJ45 croisé, et Wingate
– Si vous avez plus de deux PC, le matos nécessaire est 2 cartes ou + (une pour chaque PC), deux cables ou + RJ 45 croisés, et Wingate
Cette partie de l’article sera rapidement ajoutée.
